MAESTRO 4S
8936800


El Maestro 4S reemplaza al Maestro 4M (8933955)

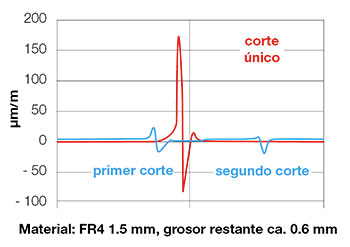

El separador MAESTRO 4S permite separar placas de circuitos de pequeño y gran tamaño de forma rápida, económica y sin esfuerzos. Al pasar una sola vez por la ranura de rebajo pueden dañarse componentes sensibles situados cerca de la misma debido a las tensiones de tracción y compresión. El segundo paso por la ranura de rebajo regulando al mismo tiempo la distancia de la cuchilla minimiza en gran medida las tensiones de tracción y compresión. Esto mejora considerablemente la calidad de las placas de circuitos con componentes montados.                                                                                                                                                                                                                                                                                   subir


Las caracteristicas mas importantes son:

  • La distancia de la cuchilla se indica en el panel de control y se ajusta mediante un motor.
  • Puede guardar hasta nueve programas.
  • Material de las placas de circuitos FR4 y aluminio
  • La longitud de separación se ajusta de forma continua mediante interruptores de fin de carrera.
  • El rendimiento de corte se muestra para poder realizar el mantenimiento preventivo de la cuchilla.

NUMERO DE PARTE DESCRIPCION

8936800
8936745

8936800.520

8936745.520

8930509

Separador de PCBs MAESTRO 4S/450
Separador de PCBs MAESTRO 4S/600
Separador de PCBs
MAESTRO 4S/450/Aluminio
Separador de PCBs
MAESTRO 4S/600/Aluminio

Navaja Circular

8970208 Ajustador de las cuchillas (preensamblado)
8931240
8932150
Banda de transporte 450
Banda de transporte 600

DATOS TECNICOS MAESTRO 4S/450                MAESTRO 4S/600
Principio de separación

Lado de montaje: cuchilla giratoria
Lado de soldadura: cuchilla lineal
Proceso de separación carrera optimizada con motor
Velocidad de separación 300/500 mm/s conmutable
Material FR4, aluminio
Altura de componente Lado de soldadura - montaje hasta 34 mm
Longitud de separación continua hasta 450 mm hasta 600 mm
Profundidad de la mesa de colocación 200 mm
Programación
Señal de inicio Desplazamiento a la posición de inicio
Programas 9
Pasos de separación 1–5
Distancia entre cuchillas desde 0,9 mm hasta 0,05 mm
Botón con llave Desbloqueo de la selección de programa
Indicación del rendimiento hasta 99 km
DEL Reinicio de los cortes
Interruptor de red CON./DESC.
Interruptor de pedal    INICIO del proceso de separación
Interruptor de seguridad PARADA DE EMERGENCIA
Tensión 100–240 V~ 50/60 Hz
Nivel de presión sonora emitido LpA <70 dB (A)
Temperatura / humedad operación
Temperatura / humedad almacenamiento
Temperatura / humedad transporte
  +5-40° C / 10-85 % no condensante
  +0-60° C / 20-80 % no condensante
- 25-60° C / 20-80 % no condensante
Peso 38 kg 46 kg
Altura x profundidad 434 x 425 mm
Anchura 702 mm 852 mm
Autorizaciones CE, FCC class A
Altura máxima de componente en la ranura de rebajo. Altura de componente
Aumento de la medida exterior tras la separación. típico 0,2 mm

fresados

La ranura de rebajo puede estar interrumpida mediante fresados

Si sobresale algún componente es necesario

prescindir de la cuchilla lineal.

Consultar en caso necesario.

sobresale algún componente

Maestro 4S Specs PDF                                                                                                                                                                                                     subir

Para el corte de aluminio con el MAESTRO 4S, la cuchilla giratoria estándar requiere ser utilizada con una configuración especial.
Los PCBs de aluminio se fabrican en diferentes aleaciones. Para optimizar la geometría de corte y el ajuste del cuchilla giratoria
se recomienda enviarnos una muestra de PCBs con su order para poder optimizar la geometría de corte y para obtener el ajuste correcto de las navajas.

Para permitir la separación sin esfuerzos y una vida útil prolongada, es necesario guiar de forma precisa la navaja circular y lineal a lo largo
de toda la longitud de separación.
Para ajustar y controlar regularmente que las navajas se encuentran paralelas se monta un dispositivo
de medición en la mesa de trabajo.




Para una lista de las navajas de acero estándar 8930501 y 8930668, haga clic aquí.

Maestro 4S Specs PDF                                                                                                                                                                                                                        subir
