Contadores de Componente s
County EVO |
Comp. Axiales y Radiales | Comp.
SMD | Lector
de Codigo de Barra e Impresora
|
County-S EVO |
Counter-Pen
COMPONENTES AXIALES Y RADIALES
COUNTY
EVO
El Contador de Componentes
COUNTY EVO es un instrumento que cuenta componentes axiales y radiales
encintados. Con el
adaptador de SMD (8301.018) puede
también contar componentes de SMD.
El contador cuenta en ambas direcciones (izquierda a derecha y viceversa).
Esta equipado con un divisor de 1 a 19
y un modo totalizador o
modo preestablecido con una alarma que indica cuando se ha alcanzado el
número de componente deseado.
El County EVO está disponible
en dos versiones, una con
una batería recargable que
puede cargar los datos a una PC e impresora, con reloj y memoria para 500
datos (8301.084 para 110V y 8301.082 para 220V) y otro sin batería
(8301.083 y 8301.081 para 110V).
Valor de cuenta máximo: 899999
cuentas
Diámetro
mínimo de terminal: 0.4mm
Ancho del
componente axial en el carrete: 55 - 110mm
Ancho del
componente radial en el carrete: 18mm máximo
Diámetro
máximo del componente : 14mm
Display: 4
dígitos. Altura de los dígitos 13mm
Dimensiones:
240x130x110mm
Peso: 1.8Kg
arriba
8301.081
County EVO 220V, 50-60Hz
8301.082
County EVO
220V, 50-60Hz con batería recargable, salida para impresora y PC, entrada
para lector de codigo de barra, reloj
8301.083
County EVO
110V, 50-60Hz
8301.084
County EVO
110V, 50-60Hz con batería recargable, salida para impresora y PC, entrada
para lector de codigo de barra, reloj
8301.023:
Soporte porta carrete completo para componentes axiales y radiales (1
pieza)
8301.025: Manija
para el soporte porta carrete (8301.023)
8301.018:
Adaptador de SMD para
County
8301.028:
Soporte porta carrete para componentes SMD (1 pieza)
8301.030:
Manija para el 8301.028
8301.031:
Cabeza contadora externa con cable de 1m
8301.032:
Cabeza contadora externa montada en guía de cinta para máquina
Olamef TP6/A
8301.039:
Cable para las máquinas motorizadas de Olamef
8301.155:
Lector de codigo de barra con cable en espiral
8301.095:
Impresora de etiqueta termal
8301.096:
57x51mm, rollo de 1360 etiquetas
County Specs PDF
arriba
|
COMPONENTES
AXIALES Y RADIALES
El Contador de Componentes
COUNTY viene listo para contar componentes axiales y radiales. Para
contar componentes radiales, basta quitar la guía ajustable y darle vuelta
para que el lado plano quede delante de la cabeza óptica. Este lado plano
dirigirá el cuerpo de los componentes radiales.
Antes de empezar a contar, es necesario indicar el numero de terminales que
tiene cada componente usando las flechas para arriba y para abajo en
el display del contador. Se pueden indicar hasta 10 terminales por
componente.
arriba
PORTA CARRETES Y MANIJA
PARA COMPONENTES AXIALES Y RADIALES
El soporte
porta carrete para componentes axiales y radiales (8301.023) es un
accesorio muy útil cuando los componentes vienen en un carrete y no en
caja o ammo pack.
Este se
vende individualmente y una manija está disponible para facilitar su uso
(8301.025)
arriba
LECTOR DE CODIGO DE
BARRA E IMPRESORA PARA COUNTY EVO & COUNTY-S EVO
El lector de Codigo de Barra
es pequeno, ligero y disenado ergonomicamente. Incluye un cable en
espiral.
Un angulo de scan mas ancho de
lo normal permite la lectura de codigos de barra mas largos a una distancia
corta, proteccion IP42.
El lector se conecta y
se carga con un mismo cable eliminando la necesidad de dos cables separados.
La
impresora de
etiquetas es termal directa
y
es facil de usar y
duradera. Incluye un adaptador de corriente 110-230V y un cable de
datos.
El ancho de impresion es 104mm, pero la impresion se ajusta a etiquetas de
57x51mm.
arriba
8301.155:
Lector de codigo de barra con cable en espiral |
|
8301.095:
Impresora de etiquetas termal
8301.096:
Rollo de 1360 etiquetas 57x51mm |
|
|
|
|
COMPONENTES SMD
|
ADAPTADOR
PARA SMD, PORTA CARRETE Y MANIJA
El adaptador
de SMD (8301.018) es un accesorio del COUNTY EVO para contar
componentes de SMD.
La altura máxima de la cinta es 56mm.
El número
de agujeros para cada el
componente es min. 0.5 - max. 19.
El montaje del adaptador no requiere
ninguna herramienta y se coloca en su lugar fácilmente sobre los
mismos ejes que sostienen
la guía axial y radial.
La cuenta de componentes se alcanza contando los agujeros
perforados en las cintas de SMD.
Los porta carretes de SMD (8301.028) se venden individualmente y
una manija (8301.030)
está
disponible
facilitar su
uso.
arriba
|
COUNTY-S EVO
El nuevo
County-S EVO remplaza el
County-S.
Este contador de Componentes SMD funciona de una manera simple contando
los agujeros en la cinta de componentes.
Puede funcionar en
dos maneras diferentes:
Totalizador: el
carrete de componentes se cuenta automáticamente desde una referencia
cero, alimentando la cinta hasta el final y el contador para en el extremo
de la cinta, para prevenir la pérdida del total.
Modo de la
pre-establecido:
el número deseado de componente se indica en el teclado y el contador
automáticamente para cuando alcanza el componente correspondiente.
Todas las funciones son
fáciles de seguir con la ayuda de mensajes interactivos en la pantalla.
arriba
En el display siempre estan
visibles:
- La direccion de conteo
- El PITCH (numero de orificios por componente)
- El modo en que se esta usando:
Totalizador, Pre-establecido o Rebobinando.
- Nombre del operador
- El numero de componentes contados
- Hora y fecha de la ultima lectura del codigo de barra.
Características
técnicas
Pantalla o Display:
eficacia alta LED de 6 dígitos
Máxima velocidad de conteo:
220 pc/sec (1 pieza por agujero)
Exactitud: ±1 pieza
Agujeros por componente:
de 0.5 a 99 (división del factor)
Altura máxima de la cinta:
56mm
Diámetro máximo del
carrete: 400mm (configuracion estandar); 650mm con soporte 8301.150
Pantalla LCD azul con luz de LED de 160X104 pixels. Area visible
74x46mm
Velocidad de alimentacion ajustable
Modo de paso a paso (un componente a la vez)
Funcion opcional de verificacion de empaques vacios
Entrada para lector de codigo de barra
Salida para Impresora y PC
Seleccion de operador (puede almacenar hasta 10 nombres de 8 digitos
alphanumericos cada uno)
Reloj interno con back-up de una semana
Memoria que almacena hasta 500 registros de conteo
Memoria para almacenar subtotales
Dos agarraderas laterales para facilitar su transporte
8301.131 County-S EVO
- 230V/50-60 Hz
8301.133 County-S EVO
- 230V/50-60 Hz - con verificador de empaques vacios
8301.141 County-S EVO - 115V/50-60 Hz
8301.143 County-S EVO
- 115V/50-60 Hz - con verificador de empaques vacios
8301.350 Certificado ISO9000 Traceable™
arriba
|
Verificador
de Empaqus Vacios (EPC - Empty Pocket Check)
Los carretes de SMD a veces traen empaques vacios que la mayoria de
los contadores no pueden detectar. El County/S EVO (modelos
8301.133 y 8301.143) estan equipados para contar no solo los
orificios o agujeros del tape sino que tambien verifica que cada
empaque tenga un componente adentro.
En caso de haber
partes faltantes, la maquina puede parar automaticamente despues de
haber llegado al numero deseado de empaques vacios que pueden ser de
0 a 9. Al terminal el conteo, el display muestra tanto el
numero de componentes que se contaron como componentes faltantes.
Como beneficio
adicional, el verificador de empaques vacios (EPC) se detiene al
final del ultimo componente del carrete,lo que facilita el regreso
del material al carrete original (carretes de SMD generalmente traen
400mm de tape de inicio sin componentes).
NOTA: La opcion de verificador de empaques vacios (EPC)
funciona solamente con tapes de plastico negros de 8 a 54mm de alto.
Tapes blancos o de carton no funcionan.
|
8301.150
Soporte para carretes con diámetro mayor a 400mm (15.74") |
|
8301.110
Carrete vacio de aluminio -
Diámetro interno 150
mm/ externo 350mm.
Altura del tape de 8 a 56mm
|
|
|
|
Software "EVO
Manager"
Software "EVO Manager"
para conectar el County-S EVO a una PC
Con este software gratuito es posible trabajar en 3 modos:
With this free software it's possible to work in 3 modes:
- Custom Printer Label - para
imprimir una etiqueta con una impresora conectada a la computadora
- Sendkeys - para enviar informacion
a un programa especifico. (ejemplo Microsoft Excel).
- Datalogger - para importar en una
tabla todos los registros de los ultimos 500 conteos realizados. Esta tabla
se puede exportar a una hoja de calculo comun (ejemplo Microsoft Excel).
License:
Freeware
S.O.: Windows 2000/XP/Vista/7/8/10
File size: 184Kb
EvoManager1.2.exe |
Este programa se ha
probado para muchas impresoras. Haga una prueba de compatibilidad
ahora aunque no tenga el contador. |
County S Specs PDF
arriba

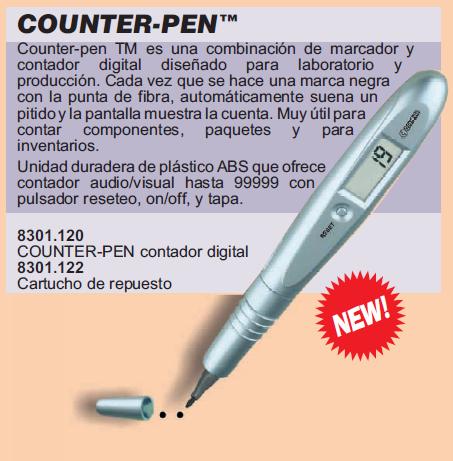

COUNTER PEN
Counter-Pen™
es una combinación de marcador y contador digital diseñado para uso en
el laboratorio u en producción. Cada vez que se hace una marca negra
con la punta de fieltro, automáticamente suena una alarma y la pantalla
muestra el conteo.
El Counter-Pen es muy útil para contar componentes, paquetes y
durante inventarios.
Unidad duradera de plástico ABS que ofrece contador audio/visual hasta
99999, con pulsador
para
reseteo, on/off y tapa.
8301.120 -
Counter-Pen
- contador digital
8301.122 -
Cartucho de repuesto
County S Specs PDF
